储能热管理有哪些要害问题？

电池充放电效率对储能热管理需求有何影响？
充放电倍率增大是电化学储能的升级偏向，对储能热管理提出更高要求。目今，0.5C和1C的电化学储能电池为储能项目主流，相较于0.4C的储能电池，0.5C与1C的储能电池在热失控下进入危险爆发期的速率更快，储能热管理的换热效率需要进一步提高。

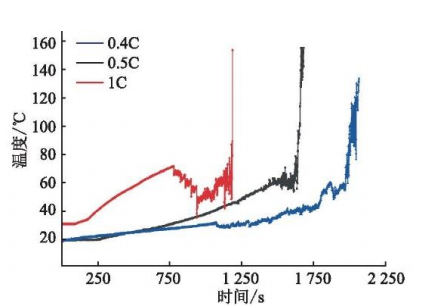

图表：充放电倍率为1C的电池热失控历程更短，电池模组清静性降低

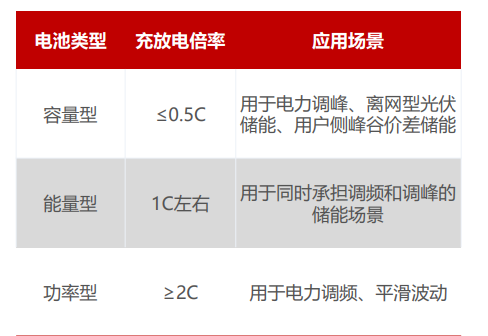

现在0.5C容量型与1C能量型储能电池为市场主流
换热效率更高的液冷取代风冷为未来趋势。液冷计划具有比风冷更高的换热效率，由于液体的比热容、导热系数高于气体，且越发靠近热源，冷却效率更高，在相同功耗下液冷电池包的最高温度比风冷低3-5℃。同时液冷计划不需要设计风道，部分产品的占地面积可节约50%以上。

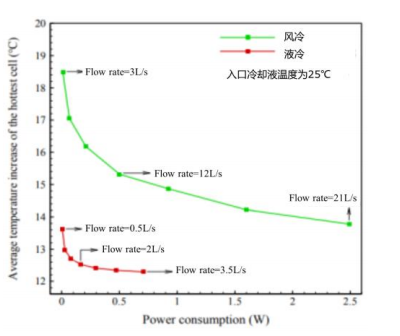

图表：相同功耗下液冷电池包的最高温度比风冷低3-5℃

电化学储能、新能源汽车、数据中心（IDC）温控的区别？
电化学储能温控焦点在于提升使用寿命与清静性，关于温控装备空间限制较为宽松。电化学储能常见场景在室外，更强调温控装备的使用寿命、稳固性以及温控计划的运维本钱，对装备的体积、重量等要求相对宽松。
现在风冷计划占比更大，随着新能源电站、离网储能向更大电池容量、更高系统功率密度转化，液冷计划占比将快速提升。

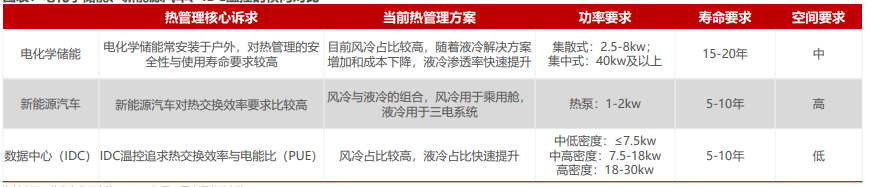

电化学储能、新能源汽车、IDC温控的横向比照
新能源汽车温控重视提升牢靠空间下的热管理效率与温控准确性。新能源汽车的热管理除对电池的温控需求外，还包括对电控、电机、乘仓的温控需求。由于动力电池能量密度更高，且车体物理空间有限，对热管理的体积、重量、散热效率、温控精度要求更高。
数据中心温控追求制冷功率提升与数据中心电力使用效率（PUE）的降低。AIGC的生长加速芯片算力提升，带来功耗大幅上升，IDC温控强调散热效率跟上芯片功耗提升速率。
别的，PUE=数据中心总装备能耗/IT装备能耗，在PUE政策收紧的配景下，热管理效率需要进一步提升，浸没式、喷淋式液冷散热计划获得进一步推广。

储能集中式、集散式热管理有何区别，各自需讨情形怎样？
凭证温控系统的事情工具差别，储能热管理可以分为集中式和集散式热管理。集中式热管理：一个集装箱由一套热管理系统维护，功率较高，一样平常为40kw及以上。

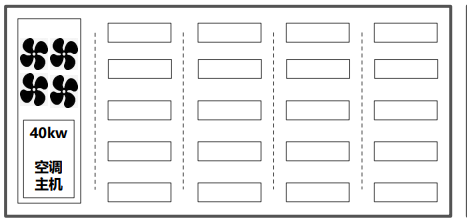

储能集装箱集中式散热结构
集散式热管理：对集装箱内的多个电池柜划分举行热管理，强调温度的细腻化控制，现在主要由2.5-4kw机组向6-8kw机组升级过渡。

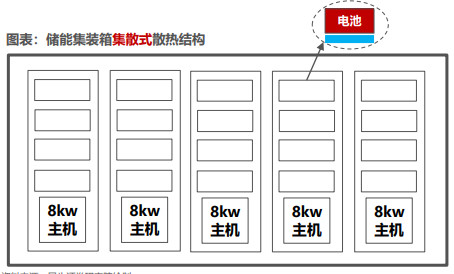

储能集装箱集散式散热结构
在储能热管理系统采购上，现在外洋更强调全周期LCoS，海内更看重招标价钱。
从价钱上来看，集散式热管理相较于集中式出厂价更高，但集散式对热量的管理更细腻化，整体效率更高，因此LCoS（全生命周期本钱/累计传输的电能量）反而更低。现在外洋市场更强调全生命周期本钱，海内市场则更看重计划的招标价钱。

未来热管理的形态？
冷板式液冷是最常见的间接接触式液冷手艺，浸没式液冷是最常见的直接接触式液冷手艺。液冷散热保存多种计划，主流的、高效率的散热计划主要包括：

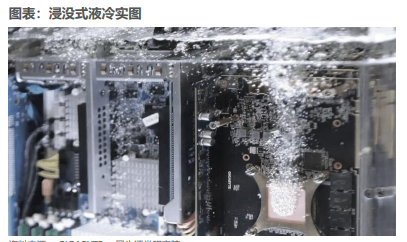

1）浸没式液冷

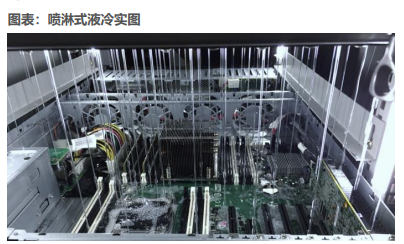

2）喷淋式冷却

3）冷板式液冷其中浸没式冷却效果最好，包括单相/相变冷却，对冷却液的热物理性能、稳固性、质料兼容性、绝缘性等特质有较高要求，均价更高。
冷板式液冷是现在最成熟的液冷计划，装置较为精练，刷新本钱低，质料的兼容性好，生长速率最快，均价低于浸没式。
热管理未来可能的生长趋势：1）风冷将被替换，2）冷板式向浸没式生长，3）热管理外置。
随着芯片算力、电池能量密度、充放电效率的一直提升，装备单位时间产热量大幅提升，温控系统热交流效率的提升是行业时势。
风冷将逐步被液冷替换，浸没式液冷随着冷却液的价钱下降渗透率有进一步提升的可能，以集装箱为热管理目的的外置式热管理或许是热管理计划进一步降本的实验偏向。

储能供应龙头怎样分类？对温控计划的需求有何差别？
凭证焦点手艺优势，储能系统的龙头供应商基天职为PCS系和电池系。其中，
1）PCS系的储能龙头供应商包括Tesla、华为、阳光电源、海博思创等，2）电池系的储能龙头供应商包括比亚迪、宁德时代等。PCS系公司更着重于控制系统自供，电池企业通常需要系统级解决计划。
做电力集成装备身世的企业，在算法、控制系统等方面能力更强，主控系统、软件系统的自供能力较强，因此在热管理的供应需求上以向专业供应商采购焦点模块化的产品为主。
做动力电池身世的企业，其软件工程师储备及软件设计能力相对薄弱，储能热管理通常需要购置系统级的解决计划。

以液冷为例，储能温控未来毛利率和走势？
目今时点来看，行业仍处于先发企业占优阶段。以英维克作为参考，2022年公司户外机柜温控节能装备毛利率抵达32.3%。
思量液冷温控保存一定的手艺壁垒，储能市场现在仍是寡头竞争的名堂，我们测算目今储能温控行业毛利率在30%左右。
展望未来，短期内，我们预计行业仍将维持30%左右的毛利率。差别储能集成商的项目间热管理计划设计差别较大，储能温控产品具有高度定制化特点，储能温控企业有望在短期内维持目今毛利水平。
中恒久来看，我们预计行业毛利率将维持在25%左右。思量到储能温控产品向模块化、标准化生长，行业毛利率或小幅下滑。
由于数据中心和储能温控解决计划保存配合点，以机房温控装备作为参考，2018年至2022年英维克机房温控装备毛利率呈下降趋势，近三年维持在25%左右，因此我们预计稳态下储能温控毛利率将维持相近水平。

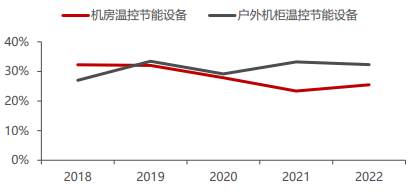

英维克户外机柜（含储能）温控毛利率高于机房温控毛利率

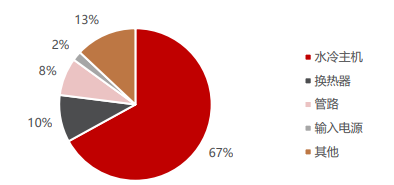

储能液冷系统本钱组成
